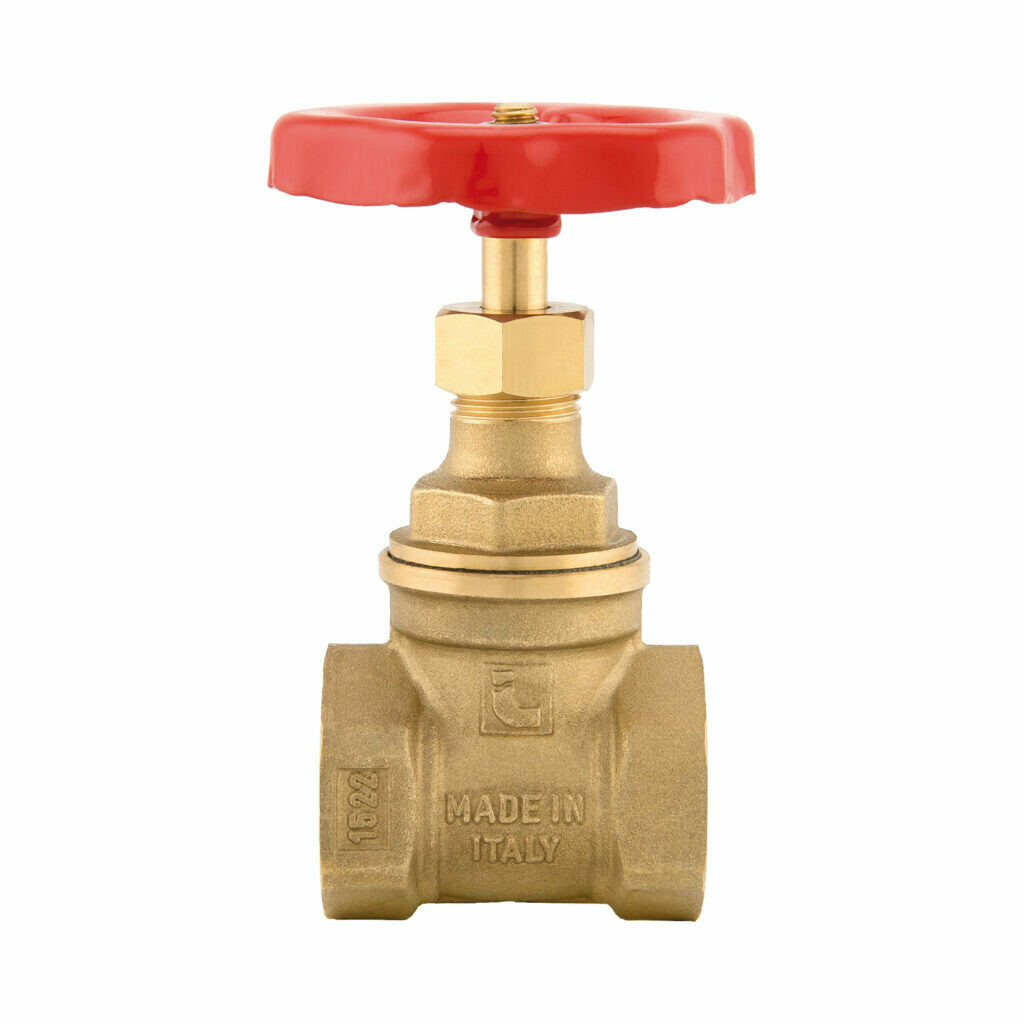

Valvola a saracinesca 1" FF volantino rosso

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici

DESCRIZIONE PRODOTTO.

• Attacchi filettati femmina/femmina o maschio/femmina.
• Volantino in alluminio.
• Corpo in ottone nichelato.
• Temperature minima e massima d’esercizio: 0°C, 150°C in assenza di vapore.
• Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
• PN16

CARATTERISTICHE PRODOTTO.

INSTALLAZIONE

• Per la loro installazione vanno utilizzate le normali pratiche idrauliche, ed in particolare:
  • assicurarsi che le due tubature siano correttamente allineate;
  • durante il montaggio applicare la chiave all’estremità della valvola più vicina al tubo;
  • l’applicazione di materiale di fissaggio (PTFE, canapa) deve essere limitato alla zona del filetto, un eccesso potrebbe
• interferire nella zona di chiusura sfera guarnizione pregiudicando la tenuta.
  • nel caso in cui il fluido presenti delle impurità (sporco, polvere, eccessiva durezza dell’acqua), queste vanno rimosse o
• filtrate perché altrimenti durante la rotazione della sfera possono danneggiare le guarnizioni.

Per la disinstallazione della valvola dalla linea o comunque prima di svitare le giunzioni ad essa collegate:

• indossare gli indumenti protettivi normalmente richiesti per lavorare con il fluido contenuto nella linea;
• depressurizzare la linea ed operare in questo modo:
• posizionare la valvola in posizione aperta e svuotare la linea;
• manovrare la valvola per scaricare la pressione residua nella cavità del corpo prima di rimuoverla dalla linea;
• durante lo smontaggio applicare la chiave all’estremità della valvola più vicina al tubo;

MANUTENZIONE

Verificare la valvola periodicamente, in funzione del suo utilizzo e delle condizioni di lavoro, per assicurarsi che funzioni correttamente.

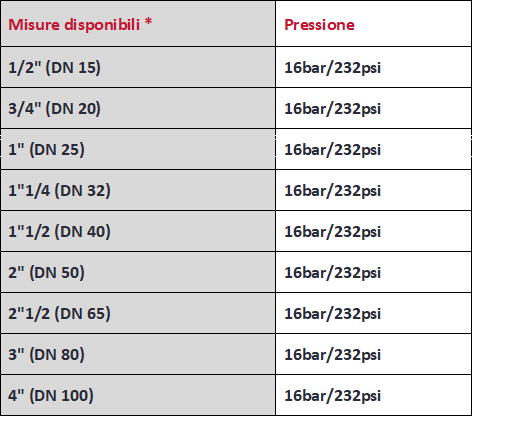

SPECIFICHE TECNICHE

.

Scheda Tecnica
