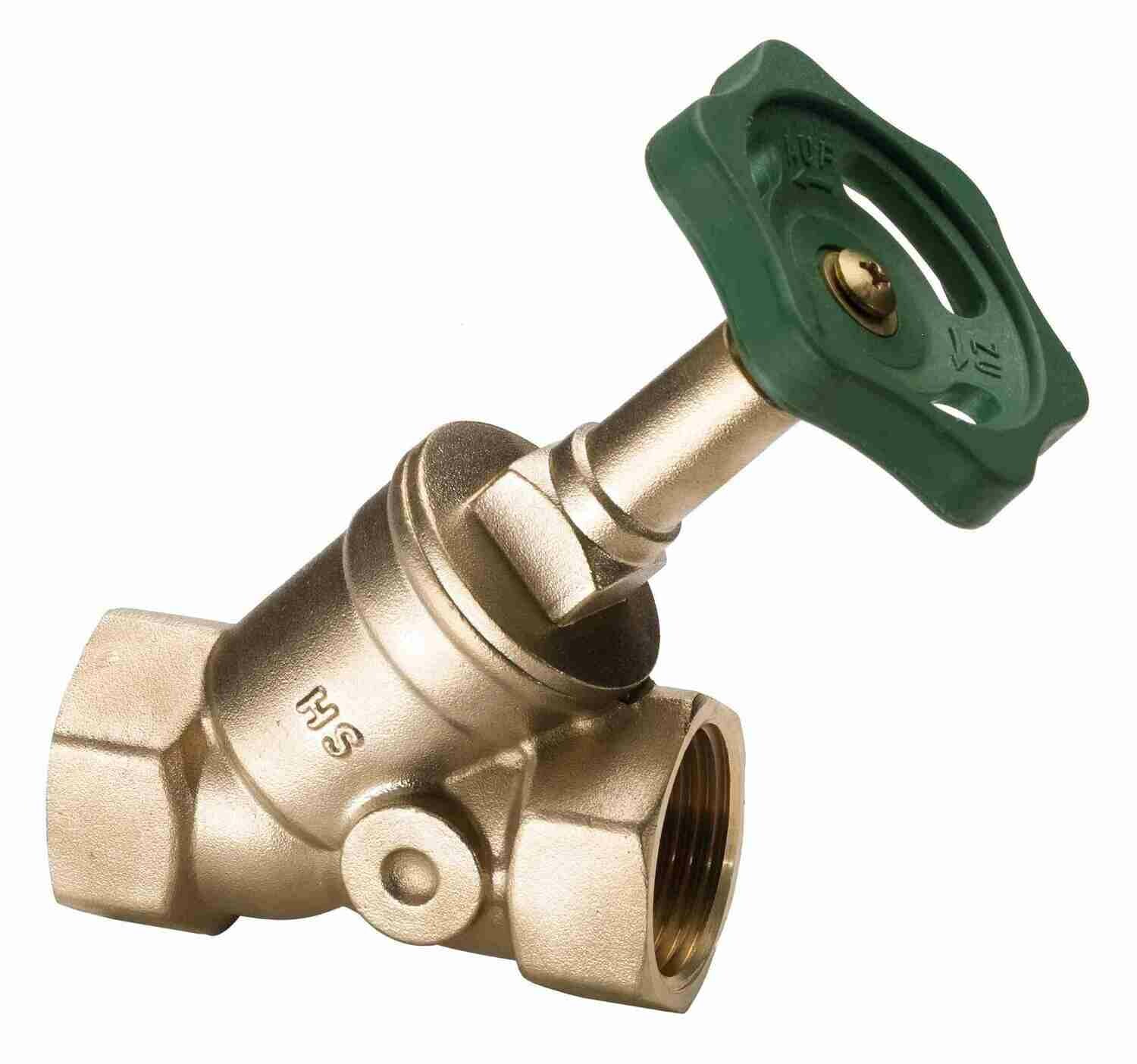

Valvola a saracinesca inclinata HS in OTTONE 1/2" FF volantino verde

Valvola a saracinesca inclinata HS in OTTONE 1/2" filettatura FEMMINA/FEMMINA, volantino in PVC infrangibile verde

Valvola a Saracinesca Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici. La valvola a saracinesca (in inglese gate valve) è una valvola in cui l'otturatore è una saracinesca. Può essere a sezione dritta (ghigliottina) o a sezione inclinata (cuneo) a seconda rispettivamente dell'impiego ad alte o a basse portate. Viene sempre impiegata come valvola di intercettazione, non è invece adatta come valvola di regolazione. Infatti l'otturatore causa forte turbolenza nel flusso e conseguentemente rapida erosione degli organi di tenuta, oltre a rumorose e sgradite vibrazioni in chiusura. Prodotto Made in Germany

Qualità e Risparmio

Dai il giusto spazio alle novità Scopri le nostre Valvole

in offerta !

CARATTERISTICHE PRODOTTO

• Tipologia: Valvola a saracinesca inclinata
• Modello: inclinata
• Misura attacco DN15 1/2 " filettatura FF
• Pressione : 10bar/145psi
• Finitura: Satinata

DESCRIZIONE PRODOTTO.

• Attacchi filettati femmina/femmina o maschio/femmina.
• Volantino in PVC infrangibile
• Corpo in ottone CC 752 S acc. alla EN 1982
• Temperature minima e massima d’esercizio: 0°C, 90°C in assenza di vapore.
• Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
• Tenuta: guarnizione della valvola e O-ring in EPDM acc. per l'approvazione KTW e W270

INSTALLAZIONE

Per la loro installazione vanno utilizzate le normali pratiche idrauliche, ed in particolare:

• assicurarsi che le due tubature siano correttamente allineate;
• durante il montaggio applicare la chiave all’estremità della valvola più vicina al tubo;
• l’applicazione di materiale di fissaggio (PTFE, canapa) deve essere limitato alla zona del filetto, un eccesso potrebbe
• interferire nella zona di chiusura sfera guarnizione pregiudicando la tenuta.
• nel caso in cui il fluido presenti delle impurità (sporco, polvere, eccessiva durezza dell’acqua), queste vanno rimosse o
• filtrate perché altrimenti durante la rotazione della sfera possono danneggiare le guarnizioni.

DISINSTALLAZIONE

Per la disinstallazione della valvola dalla linea o comunque prima di svitare le giunzioni ad essa collegate:

• indossare gli indumenti protettivi normalmente richiesti per lavorare con il fluido contenuto nella linea;
• depressurizzare la linea ed operare in questo modo:
• posizionare la valvola in posizione aperta e svuotare la linea;
• manovrare la valvola per scaricare la pressione residua nella cavità del corpo prima di rimuoverla dalla linea;
• durante lo smontaggio applicare la chiave all’estremità della valvola più vicina al tubo;

MANUTENZIONE

• Verificare la valvola periodicamente, in funzione del suo utilizzo e delle condizioni di lavoro, per assicurarsi che funzioni correttamente.

SPECIFICHE TECNICHE

CONFEZIONE

• x 1 Valvola a saracinesca inc. 1/2"

Scheda Tecnica
