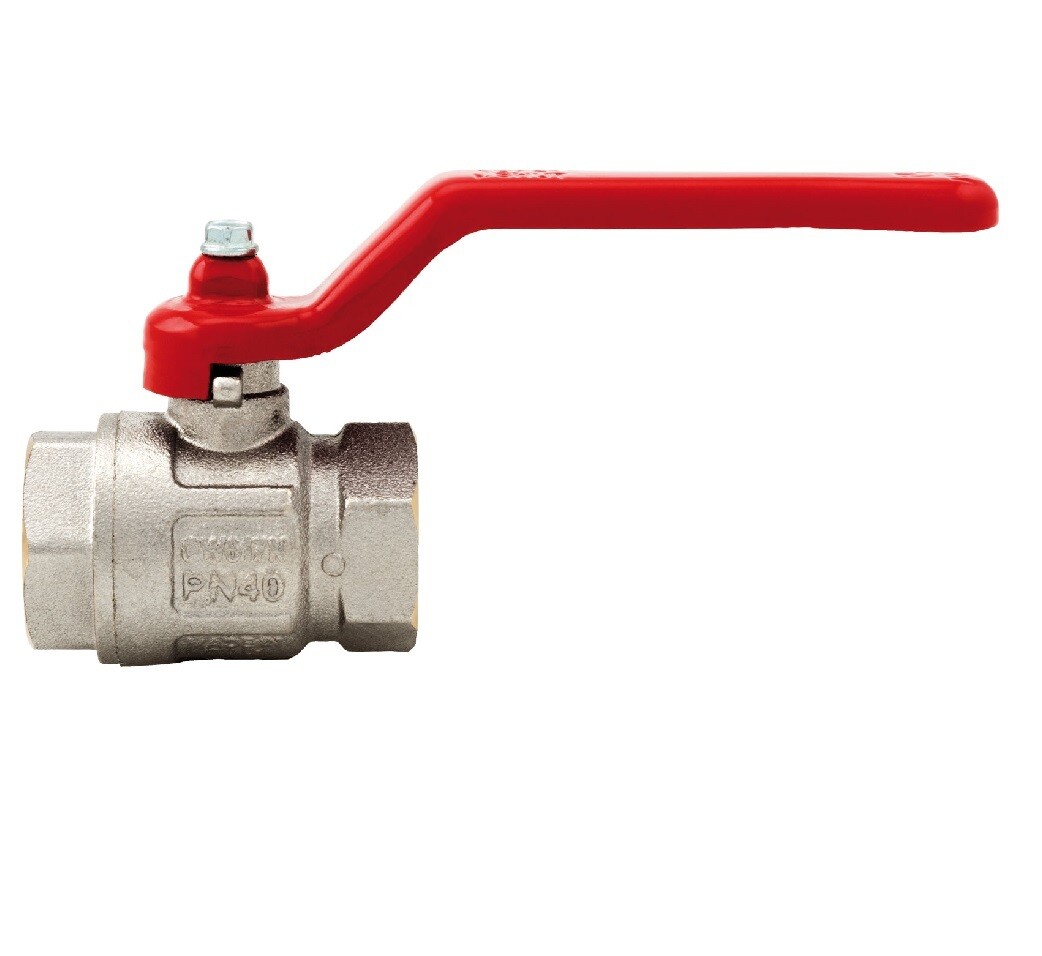

Valvola a sfera passaggio totale 1" FF leva rossa
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici
DESCRIZIONE PRODOTTO.
- Attacchi filettati femmina/femmina o maschio/femmina.
- Maniglia a leva in acciaio (alluminio nelle misure 2”1/2 – 3” – 4”) o a T in alluminio o a leva piatta in acciaio rivestito.
- Corpo in ottone nichelato.
- Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
- Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
CARATTERISTICHE PRODOTTO
INSTALLAZIONE
Le valvole bidirezionali, gestiscono il flusso in entrambe le direzioni.
Le valvole sono composte da una sfera, due guarnizioni, un’asta, OR, maniglia e due parti di ottone, corpo e manicotto, che le contengono e che sono assemblate fra loro tramite filettatura e sigillate mediante apposito frena-filetti.
Per evitare che lo strato di frena-filetti si rompa e quindi che la valvola perda dall’accoppiamento corpo-manicotto,bisogna evitare di sottoporre le due parti a momenti torcenti.
Per la loro installazione vanno utilizzate le normali pratiche idrauliche, ed in particolare:
- assicurarsi che le due tubature siano correttamente allineate;
- durante il montaggio applicare la chiave all’estremità della valvola più vicina al tubo;
- l’applicazione di materiale di fissaggio (PTFE, canapa) deve essere limitato alla zona del filetto, un eccesso potrebbe interferire nella zona di chiusura sfera guarnizione pregiudicando la tenuta.
- nel caso in cui il fluido presenti delle impurità (sporco, polvere, eccessiva durezza dell’acqua), queste vanno rimosse o filtrate perché altrimenti durante la rotazione della sfera possono danneggiare le guarnizioni.
DISINSTALLAZIONE
Per la disinstallazione della valvola dalla linea o comunque prima di svitare le giunzioni ad essa collegate:
- indossare gli indumenti protettivi normalmente richiesti per lavorare con il fluido contenuto nella linea;
- depressurizzare la linea ed operare in questo modo:
- posizionare la valvola in posizione aperta e svuotare la linea;
- manovrare la valvola per scaricare la pressione residua nella cavità del corpo prima di rimuoverla dalla linea;
- durante lo smontaggio applicare la chiave all’estremità della valvola più vicina al tubo;
MANUTENZIONE
Verificare la valvola periodicamente, in funzione del suo utilizzo e delle condizioni di lavoro, per assicurarsi che funzioni correttamente.
